Ar HTQ700GL 5 ašių CNC tiltinis pjūklas tinka akmens gamybai pagal užsakymą?

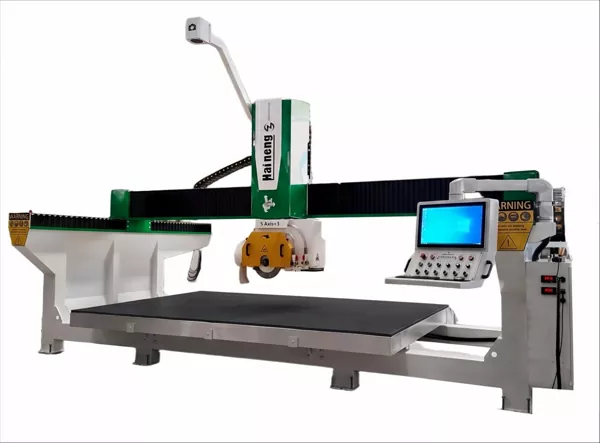

HTQ700GL5 ašių CNC tilto pjūklassukurtas akmens apdirbimo mašinoms, kurioms reikia daugiau lankstumo nei įprastinei tiesiojo pjovimo sistemai. Su CNC valdymu, CAD importo programavimu, reguliuojamu pjovimo galvutės judėjimu ir tvirta suvirinta konstrukcija, mašina palaiko įvairias akmens pjovimo ir formavimo programas.

Ką gali padaryti HTQ700GL 5 ašių CNC tilto pjūklas?

Ne kiekvienas akmens projektas turi stačiakampį kontūrą. Virtuviniams stalviršiams, vonios praustuvams, architektūriniams komponentams ir dekoratyviniams akmens gaminiams gali prireikti kampuotų kraštų, lenktų profilių arba pagal užsakymą suformuotų dalių.

HTQ700GL palaiko įvairias pjovimo ir profiliavimo operacijas, įskaitant:

1. Tiesus ir kampinis pjovimas:Apdorokite akmens plokštes ir supjaustykite dalis tinkamais kampais.
2. Individualios formos pjovimas:Gaminti apvalias, ovalias, vėduoklės, daugiakampes, rombo ir kitas netaisyklingas formas.

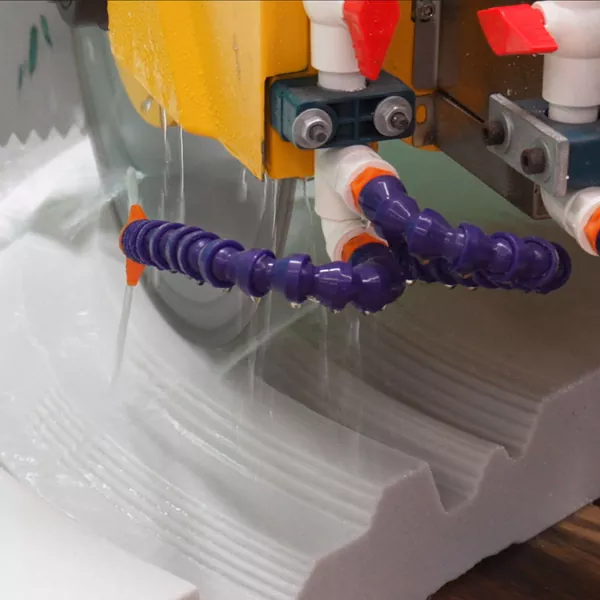

3. Lenktas profiliavimas:Laikykitės tiesių ir lenktų kontūrų, kad pasirinktumėte tinkamas dekoratyvines akmens dalis.
4. Griovelio pjovimas:Sukurkite tiesius, kampuotus ir tinklelio stiliaus griovelius tinkamam naudojimui.
5. Nuožulnumas ir briaunų formavimas:Naudokite reguliuojamą pjovimo galvutės judesį, kad atitiktumėte skirtingus dizaino reikalavimus.

Mašinos specifikacijose nurodytas C ašies sukimasis nuo 0 iki 360 laipsnių ir A ašies judėjimas nuo 0 iki 90 laipsnių. Darbo stalui nustatytas maksimalus pasvirimo diapazonas nuo 0 iki 85 laipsnių.

Šie judesių diapazonai suteikia gamintojams daugiau galimybių planuojant darbus pagal užsakymą. Faktinės apdirbimo galimybės priklauso nuo medžiagos, ruošinio matmenų, ašmenų konfigūracijos, įrankių ir pasirinkto pjovimo metodo. Atliekant sudėtingus ar neįprastus darbus, paprašykite tiekėjo patvirtinti sąranką ir surengti pavyzdinį pjovimo bandymą.

Taikymas stalviršių ir akmens gamyboje

Virtuvės ir vonios stalviršiai

Stalviršių gamyba dažnai apima ne tik plokštės dydžio nustatymą. Priklausomai nuo konstrukcijos, darbui gali prireikti kampuotų kraštų, kriauklės angų, maišytuvo angų arba drenažo griovelių.

HTQ700GL palaiko pjovimo ir profiliavimo operacijas. Naudojant pasirenkamą frezavimo pjovimo priedą ir atitinkamus įrankius, mašiną taip pat galima sukonfigūruoti atlikti papildomas apdirbimo užduotis, įskaitant kriauklės ir maišytuvo angų frezavimą, drenažo griovelius ir stalviršio kraštus. Poliravimui reikalingi tinkami šlifavimo diskai ir įrankiai.

Dirbtuvėse, kuriose apdorojami ir standartiniai stalviršiai, ir nestandartinis dizainas, ši konfigūracija gali padėti atlikti keletą tinkamų operacijų vienoje mašinoje. Prieš užsakydami patvirtinkite papildomą įrangą ir reikalingus įrankius.

Granito ir marmuro apdirbimas

Granito ir marmuro dirbtuvėse dažnai tvarkomi skirtingo storio, kontūrų ir apdailos reikalavimų gaminiai. HTQ700GL tinka vertinti tokias programas kaip formuoti akmens komponentai, kampuoti pjūviai ir dekoratyviniai profiliai.

Nurodytas ašmenų skersmens diapazonas yra nuo 350 iki 700 mm. Didžiausias ašmenų skersmuo neturėtų būti traktuojamas kaip didžiausias pjovimo gylis. Pasiekiamas pjovimo gylis ir rekomenduojamos darbo sąlygos priklauso nuo mašinos konfigūracijos, pasirinkto peilio ir medžiagos.

Plytelės ir inžinerinis akmuo

Didelio formato plytelėms ir sukonstruotiems akmens gaminiams gali prireikti suplanuotų pjovimo takų ir specifinio kraštų apdorojimo. HTQ700GL naudoja CNC valdymą ir CAD importo programavimą, kad palaikytų suprogramuotas tinkamų medžiagų ir dalių dizaino operacijas.

Prieš apdirbdami nepažįstamas medžiagas, su tiekėju patvirtinkite peilių suderinamumą, ruošinio atramą, pastūmos nustatymus ir reikiamą apdailos briaunų kokybę.

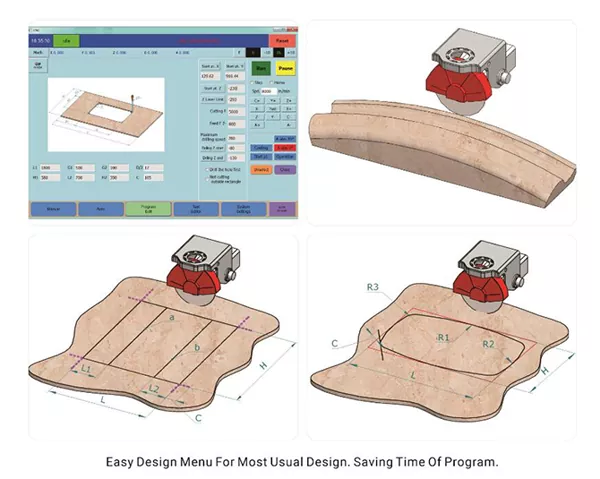

CAD importo programavimas ir CNC valdymas

Programavimas yra svarbus dalykas, kai akmens dirbtuvės tvarko skirtingas detalių formas ir klientų brėžinius. Mašina su dideliu judėjimo pajėgumu yra naudingiausia, kai operatoriai gali paruošti reikiamus pjovimo kelius pakartojamu būdu.

HTQ700GL naudoja CNC valdymą ir CAD importo programavimą. Jo gaminio dokumentacijoje aprašoma jutiklinio ekrano sąsaja, sukurta supaprastinti valdymą, ir sistema, kuri gali generuoti grafiką iš įvestų duomenų.

Įprasta darbo eiga apima brėžinio paruošimą, suderinamų CAD duomenų importavimą, apdorojimo reikalavimų patikrinimą, medžiagos ir įrankių nustatymą bei darbo patikrinimą prieš pradedant automatinį apdorojimą.

Šis metodas tinka dirbtuvėms, kurios reguliariai gauna pritaikytus brėžinius arba kartoja panašių dalių gamybą. Prieš perkant HTQ700GL5 ašių CNC tilto pjūklas, patvirtinkite palaikomus CAD failų formatus, programinės įrangos reikalavimus ir operatoriaus mokymo tvarką.

Didelės apkrovos konstrukcijos ir judesio komponentai

Mašinos konstrukcija yra dar vienas veiksnys, į kurį reikia atsižvelgti renkantis įrangą įprastai gamybai. HTQ700GL naudoja vientisą standžią suvirintą konstrukciją. Jo dokumentuoti judesio komponentai apima linijinius bėgius, rutulinius varžtus, spiralinę pavarą, didelio tikslumo planetinius reduktorius ir servo sistemą.

Mašina turi nurodytą 22 kW pagrindinį variklį ir greičio diapazoną nuo 0 iki 6000 aps./min. Bendra sumontuotos mašinos galia nurodyta kaip 33 kW.

Šios specifikacijos yra naudingas atskaitos taškas lyginant įrangą. Tačiau pjovimo greitis, apdirbtos briaunos kokybė ir produkcijos išeiga priklauso nuo tokių veiksnių kaip pasirinktas peilis, medžiagos charakteristikos, pjovimo gylis, padavimo nustatymai ir operatoriaus sąranka.

HTQ700GL techninės specifikacijos

Toliau pateikti skaičiai pagrįsti gamintojo gaminio dokumentacija. Imperijos konvertavimas yra apytikslis.

Diegimo pastaba:Bendri matmenys neatspindi viso darbinio tarpo, reikalingo aplink mašiną. Prieš ruošdami dirbtuves, patikrinkite elektros tiekimą, patekimą į vietą, grindų sąlygas, pakrovimo erdvę, techninės priežiūros atstumą ir įrengimo reikalavimus.

Ar HTQ700GL tinka jūsų dirbtuvėms?

Tinkama mašina priklauso nuo darbų, kuriuos iš tikrųjų užsako jūsų klientai. Seminaras, skirtas stačiakampių plokščių dydžiui nustatyti, gali turėti kitokius reikalavimus nei tas, kuris reguliariai gamina individualias stalviršio dalis arba netaisyklingus akmens profilius.

HTQ700GL gali būti verta apsvarstyti, jei jūsų parduotuvė:

1. Apdoroja kampuotus pjūvius, lenktus kontūrus arba pagal užsakymą suformuotas akmens dalis.
2. Reikalingas CNC valdymo ir CAD importo programavimas brėžiniais pagrįstiems darbams.
3. Dirba su granitu, marmuru, dirbtiniu akmeniu, plytelėmis ar kitomis suderinamomis statybinėmis medžiagomis.
4. Nori įvertinti pasirenkamas frezavimo operacijas tinkamam stalviršiui pritaikyti.
5. Turi mašinai reikalingą grindų plotą ir elektros galią.

Prieš priimdami sprendimą pirkti, paruoškite kelis reprezentacinius brėžinius. Įtraukite standartinį pjovimo darbą, kampinį pjūvį ir netaisyklingą profilį. Paprašykite tiekėjo patvirtinti kiekvienam darbui tinkamą konfigūraciją, įrankius ir apdorojimo metodą.

Ką patikrinti prieš prašydami kainos pasiūlymo

Medžiaga ir storis

Nurodykite medžiagas, kurias apdorojate dažniausiai, ir nurodykite tipinį ir didžiausią ruošinio storį. Skirtingoms medžiagoms gali prireikti skirtingų peilių ir skirtingų darbo sąlygų.

Dalies matmenys ir pjovimo reikalavimai

Pasidalykite įprastu ilgiu, pločiu, storiu, reikiamais kampais ir profilio detalėmis. Tai padeda tiekėjui įvertinti, ar mašinos judėjimas ir siūloma konfigūracija yra tinkami.

Įrankiai ir pasirenkamos funkcijos

Nurodykite, ar jūsų darbams reikalingas tiesus pjovimas, kampinis pjovimas, pasirinktiniai profiliai, grioveliai, frezavimas ar poliravimas. Patvirtinkite, kurioms funkcijoms reikia papildomos įrangos, o ne manykite, kad kiekviena operacija yra įtraukta į standartinę konfigūraciją.

Programinė įranga ir gamyklos sąlygos

Pateikite tipinius CAD brėžinius ir patvirtinkite suderinamus failų formatus. Taip pat patikrinkite mašinos prieigą, laisvą montavimo vietą, elektros reikalavimus ir techninės priežiūros atstumą.

Pagalba po pardavimo

Klauskite apie montavimo nurodymus, operatoriaus mokymus, atsargines dalis, techninės priežiūros dokumentus ir techninę pagalbą. Šią informaciją reikėtų peržiūrėti kartu su mašinos specifikacijomis ir pirkimo kaina.

Dažnai užduodami klausimai

Kokias medžiagas galima apdoroti HTQ700GL?

Gaminio dokumentacijoje išvardytos plokštės, plytelės, marmuras, dirbtinis akmuo, granitas, cemento gaminiai ir kitos statybinės medžiagos, tinkamos pjaustyti ir formuoti. Prieš užsakydami patvirtinkite suderinamumą su jūsų konkrečia medžiaga ir storiu.

Ar HTQ700GL palaiko kampinį pjovimą?

Taip. Nurodytas A ašies judėjimas yra 0–90°, o C ašies pasukimas yra 0–360°. Maksimalus darbo stalo pasvirimo diapazonas yra 0–85°. Paprašykite tiekėjo patikrinti reikiamą konfigūraciją jūsų numatytam darbui.

Ar mašina gali apdoroti kriauklės angas ir drenažo griovelius?

Šios papildomos apdirbimo užduotys gali būti atliekamos naudojant pasirenkamą frezavimo priedą ir tinkamus įrankius. Prašydami pasiūlymo patvirtinkite priedą, įrankius ir reikiamą konfigūraciją.

Kaip programuojama mašina?

Nurodytas programavimo būdas yra CAD importas. Palaikomus failų formatus ir programinės įrangos reikalavimus reikia patvirtinti tiekėjui.

Koks didžiausias peilio skersmuo?

Nurodytas ašmenų skersmens diapazonas yra 350–700 mm, maždaug 13,8–27,6 colio. Šis skaičius pats savaime nenustato didžiausio pjovimo gylio.

Kiek vietos reikia mašinai?

Išvardinti bendri matmenys yra 5 800 × 3 400 × 3 600 mm. Gali prireikti papildomos vietos medžiagų tvarkymui, eksploatavimui, priežiūrai ir saugiai prieigai. Prieš ruošdami svetainę, paprašykite montavimo plano.

Aptarkite savo akmens pjovimo reikalavimus su Haineng

HTQ700GL5 ašių CNC tilto pjūklassujungia CNC valdymą, CAD importo programavimą, 350–700 mm ašmenų diapazoną, reguliuojamą pjovimo galvutės judesį ir integruotą standžią suvirintą konstrukciją. Pasirenkama frezavimo ir pjaustytuvo konfigūracija gali išplėsti jos naudojimą ir atlikti papildomas tinkamas stalviršio apdirbimo užduotis.

Norėdami nustatyti, ar mašina atitinka jūsų gamybos poreikius, pasidalykite su Haineng savo medžiagos tipu, ruošinio matmenimis, reikiamomis operacijomis ir tipiniais brėžiniais. Tada tiekėjas gali padėti patvirtinti tinkamą mašinos konfigūraciją ir papildomą įrangą.
