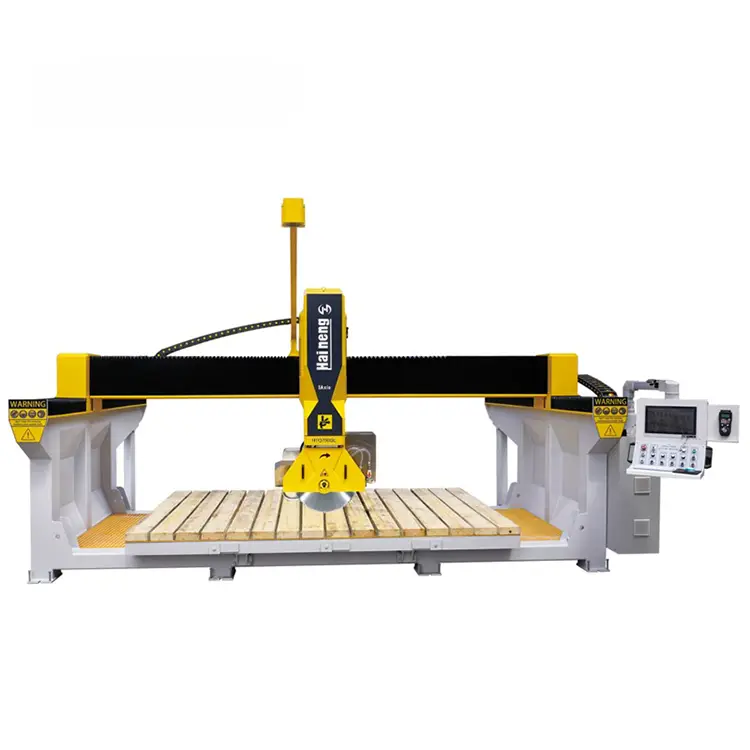

5 ašių CNC tilto pjūklas

Pažangi penkių ašių tilto pjovimo mašina veda į naują akmens apdirbimo revoliuciją: tiksli, efektyvi ir daugiafunkcė

„Intelligent 5 Axis CNC Bridge Saw“ yra visapusiška penkių ašių apdorojimo įranga. Dėl puikių apdirbimo galimybių, automatizavimo lygio ir pažangių funkcijų jis tampa etalonine įranga akmens apdirbimo pramonėje. Tinka pjaustyti ir frezuoti įvairius akmenis, tokius kaip granitas, marmurinės plokštės, dirbtinis akmuo ir uolienų plokštės. Įrangoje integruotos pjovimo, briaunos, nuožulnumo, apvalinimo, skylių atidarymo ir kitos funkcijos. Kameros funkcija nustato išdėstymą ir automatiškai išmatuoja plokštės storį bei įrankio dydį. Kvailios stiliaus jutiklinė sąsaja automatiškai generuoja grafiką pagal duomenis, o paleidimas vienu mygtuku automatiškai užbaigia apdorojimą. Jo galingos funkcijos leidžia šiuos akmenis perdirbti į įvairių formų ir dydžių gaminius.

Išmanus išdėstymas, tikslus air efektyvus

Tradicinis akmens apdirbimas remiasi rankiniu matavimu ir išdėstymu, kuris yra neefektyvus ir linkęs į klaidas. Išmanioje penkių ašių tilto pjovimo staklėje sumontuota didelio tikslumo kameros automatinio išdėstymo sistema. Jis greitai surenka plokštelės dydžio ir kontūro duomenis per pramoninio lygio kamerą, automatiškai optimizuoja pjovimo planą, labai pagerina medžiagų panaudojimo greitį, sumažina rankinį įsikišimą, o išdėstymo tikslumas gali siekti ±0,1 mm, o tai žymiai sumažina laužo kiekį.

Penkių ašių CNC tiltinio pjūklo funkcinės charakteristikos ir pagrindiniai privalumai

Penkių ašių CNC tiltinis pjūklas yra daugiafunkcinė akmens apdirbimo įranga, kurioje integruoti pjovimo diskai ir pjovimo įrankiai. Jis daugiausia naudojamas dekoratyvinių medžiagų, tokių kaip kvarcas, marmuras ir uolienų plokštės, pjovimui, nuožulnumui, frezavimui, kraštų šlifavimui, gręžimui ir kitiems sudėtingiems apdorojimo reikalavimams. Pagrindiniai jo pranašumai atsispindi šiais aspektais:

Kelių ašių sujungimas ir didelio tikslumo apdirbimas: naudojant penkių ašių sujungimo technologiją, kartu su didelio tikslumo RV reduktoriumi ir liejamu sukančiu laikikliu, galima atlikti sudėtingą apdirbimą, pvz., savavališką tiesių linijų pjovimą, lankinį pjovimą, daugiakampį pjovimą ir netaisyklingos formos formavimą. Veleno galvutės sukimosi tikslumas yra didelis, o tvirtumas yra stiprus.

Protingas veikimas ir efektyvus išdėstymas: aprūpintas savarankiškai sukurta pilna grafine operacine sistema, palaiko didelės raiškos fotoaparato fotografavimo išdėstymą, plačiaekranio jutiklinio ekrano valdymą, rankinį programavimą arba kompiuterio programavimą, WYSIWYG, sumažinantį veikimo sunkumus.

Automatika ir daugiafunkcinis integravimas: įrengta automatinio apverčiamo stalviršio ir siurbtuko judinimo funkcija, palaikanti integruotas operacijas, tokias kaip pjovimas, nuožulnumas, frezavimas, briaunų šlifavimas, įpjovimas, gręžimas ir kt., tinka virtuvės stalviršiams, foninėms sienoms, netaisyklingiems akmenims ir kitiems scenarijums.

Penkių ašių CNC tilto pjūklas, pasižymintis universalumu ir dideliu tikslumu, plačiai naudojamas šiais atvejais:

Akmens apdirbimo pramonė: tinka marmuro, kvarco ir uolienų plokščių apdirbimui virtuvėje, fono sienų imitacijai ir netaisyklingų akmenų pjaustymui.

Individualizuota gamyba: palaiko sudėtingą formų apdorojimą, kad būtų patenkinti individualūs dekoravimo poreikiai, pvz., lanko nuožulnumas, netaisyklingų kraštų frezavimas ir kt.

Pramoninė masinė gamyba: padalinto stalo dizainas yra patogus pakrovimui ir iškrovimui, o kėlimo funkcija palengvina lentos judėjimą, pagerindama didelio masto gamybos efektyvumą

Penkių ašių jungtis, sudėtingas apdorojimas vienoje formoje

Įranga pritaikyta X / Y / Z trijų linijinių ašių + dviejų sukimosi ašių (A / C ašių) struktūrai, o galvutė gali atlikti 360 ° nuolatinį sukimąsi visomis kryptimis, palaikydama horizontalų, vertikalią, lankinį, apskritą ir bet kokį pjovimą. Nesvarbu, ar tai įprastas tiesių linijų pjovimas, ar sudėtingos formos, pvz., Taichung baseinas, po stalviršis įrengtas baseinas, specialios formos parketas, jį galima tiksliai užbaigti. Tuo pačiu metu įranga palaiko 45° kampinį pjovimą, skylių atidarymą, nuožulnumą, frezavimą ir kitus procesus, kad atitiktų aukščiausios klasės pritaikymo poreikius.

Lazerinis padėties nustatymas + protingas aptikimas, tikslesnis apdorojimas

Siekiant užtikrinti apdorojimo tikslumą, įranga aprūpinta didelio tikslumo lazerine padėties nustatymo sistema, leidžiančia stebėti pjovimo kelią realiuoju laiku, kad būtų išvengta nukrypimų. Be to, išmanioji storio matavimo funkcija gali automatiškai nustatyti plokštės storį, atitikti geriausius įrankio parametrus ir užtikrinti stabilią apdorojimo kokybę.

Efektyvus ir stabilus, mažinantis darbo sąnaudas

Siurbtuko perjungimo funkcija: naudojant didelę apkrovą turinčius vakuuminius siurbtukus, kad tvirtai suimtumėte plokštę ir pagerintumėte apdorojimo saugą.

Išmani operacinė sistema: sąsaja yra paprasta ir palaiko grafinį programavimą, todėl operatoriai gali greitai pradėti.

Didelio našumo variklis: didelė galia, greitas apdorojimo greitis, išlaikant aukštą tikslumą ir gerinant gamybos efektyvumą.
